Drahterodieren

Mit der Elektroerosion bearbeiten wir leitfähige Werkstoffe beliebiger Härte hochpräzis und mit höchster Oberflächengüte. Diese Technologie bietet unseren Kunden höchste Konturgenauigkeit und spiegelglatte Oberflächen.
Die Drahtelektroerosion schneidet mit Hilfe eines Metalldrahts (Elektrode) eine programmierte Kontur in ein Werkstück. Strangpressmatrizen und Schnittstempel werden bei uns sehr häufig mittels Drahterodieren bearbeitet.
Die EDM-Methode ist eine unverzichtbare Technologie für die Herstellung von erstklassiger Formen und Matrizen. Unser Unternehmen verfügt über drei Drahterosionsmaschinen und eine Startlochbohrmaschinen zur Herstellung von Startloch- und Einfädelbohrungen für die EDM Drahterosion.

>

Unser Maschinenpark:

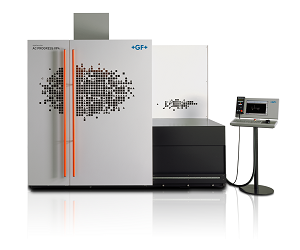

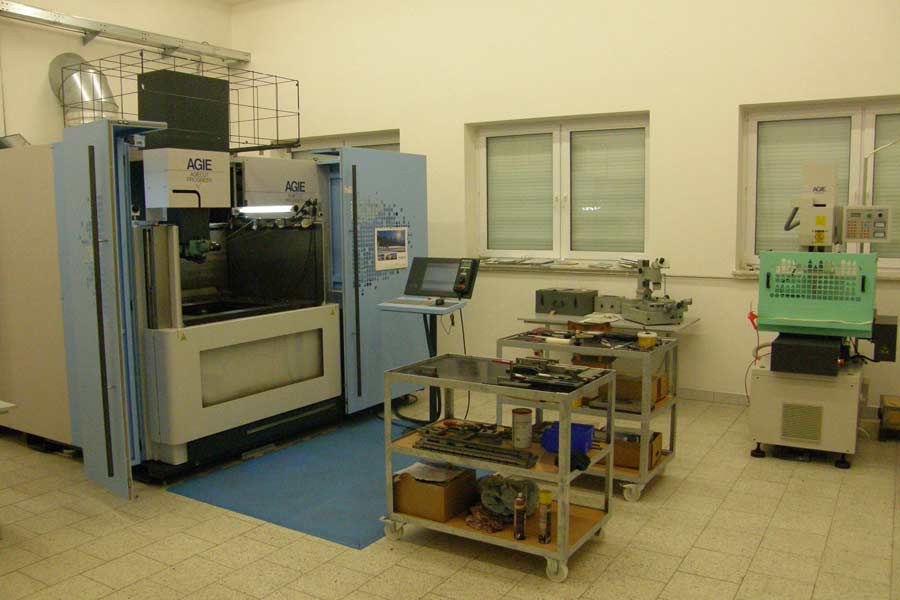

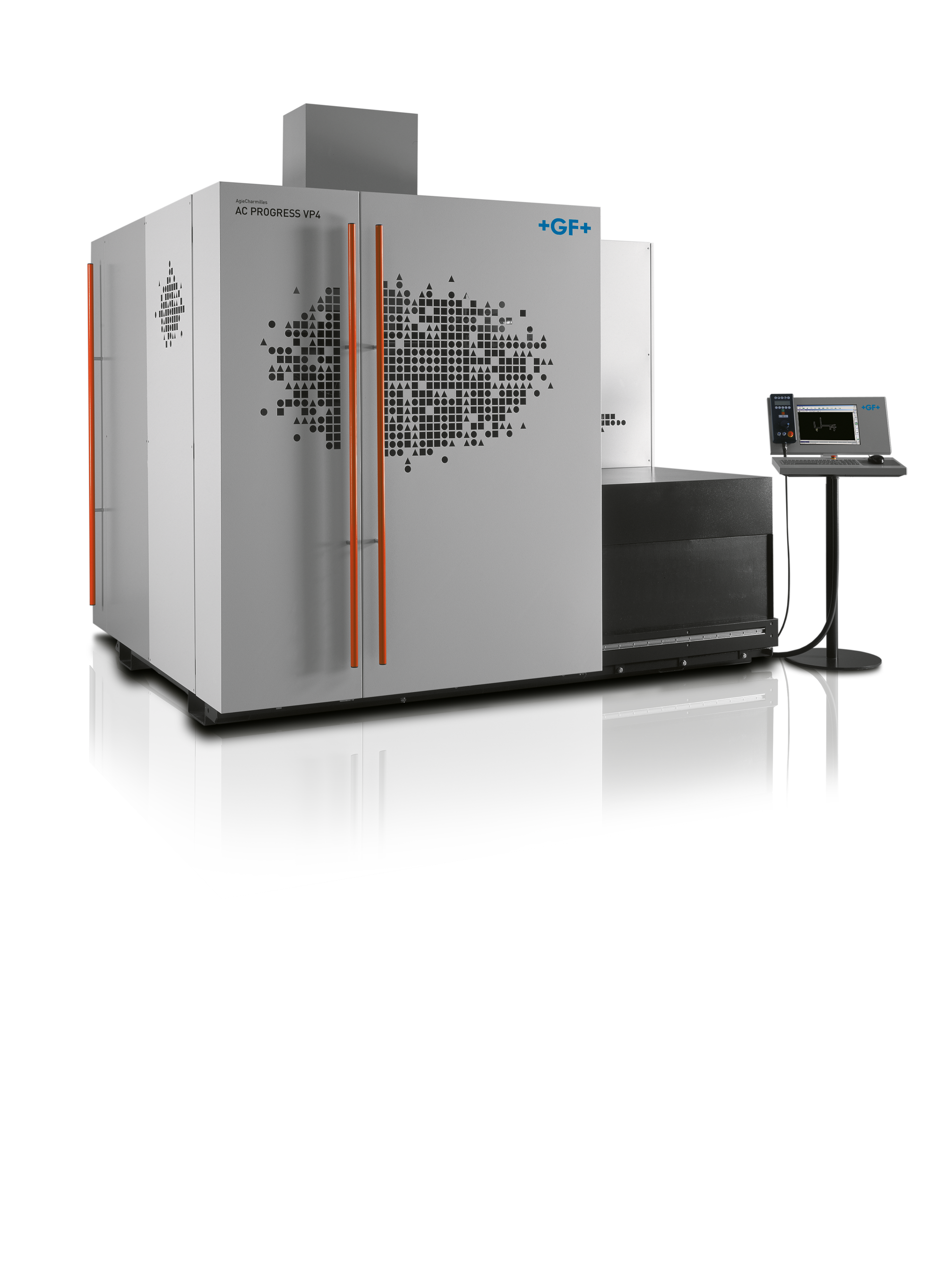

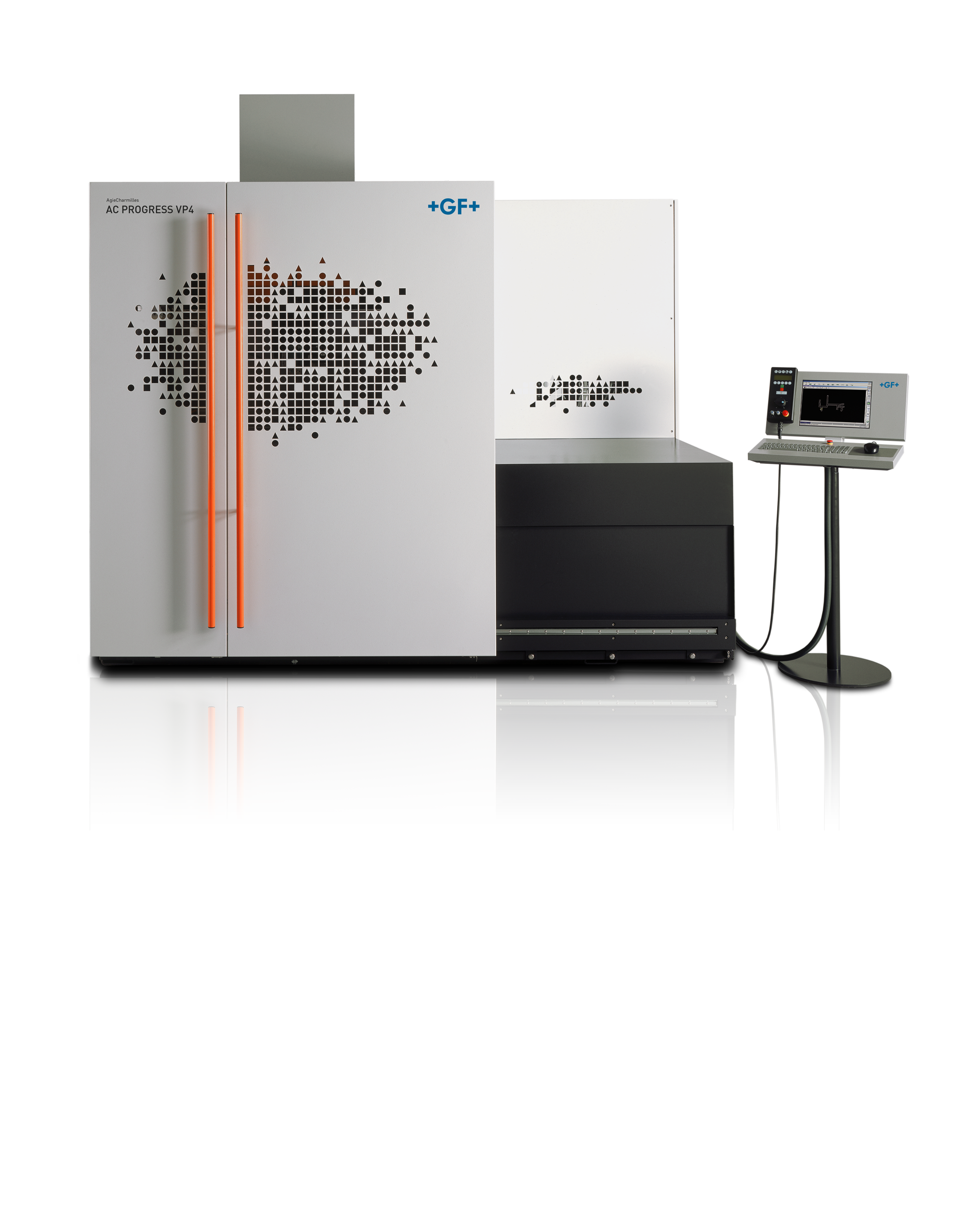

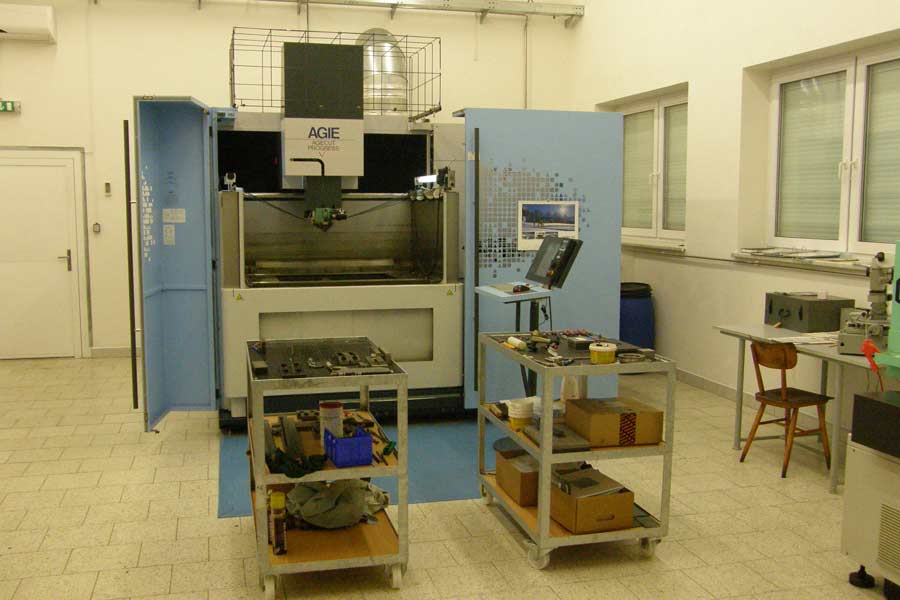

AgieCut Progress V4

  • Verfahrweg:
    • Achse X: 1 000 mm
    • Achse Y: 1 000 mm
    • Achse Z: 500 mm
    • Achse U: 800 mm
    • Achse V: 550 mm
  • Maximale Mitgliedergröße:
    • Breite: 1 300 mm
    • Tiefe: 1 000 mm
    • Höhe: 500 mm
  • Maximale Verengungswinkel: 30°
  • Maximales Werkstückgewicht: 3 000kg
  • Minimaler Eckenradius: 0,1mm

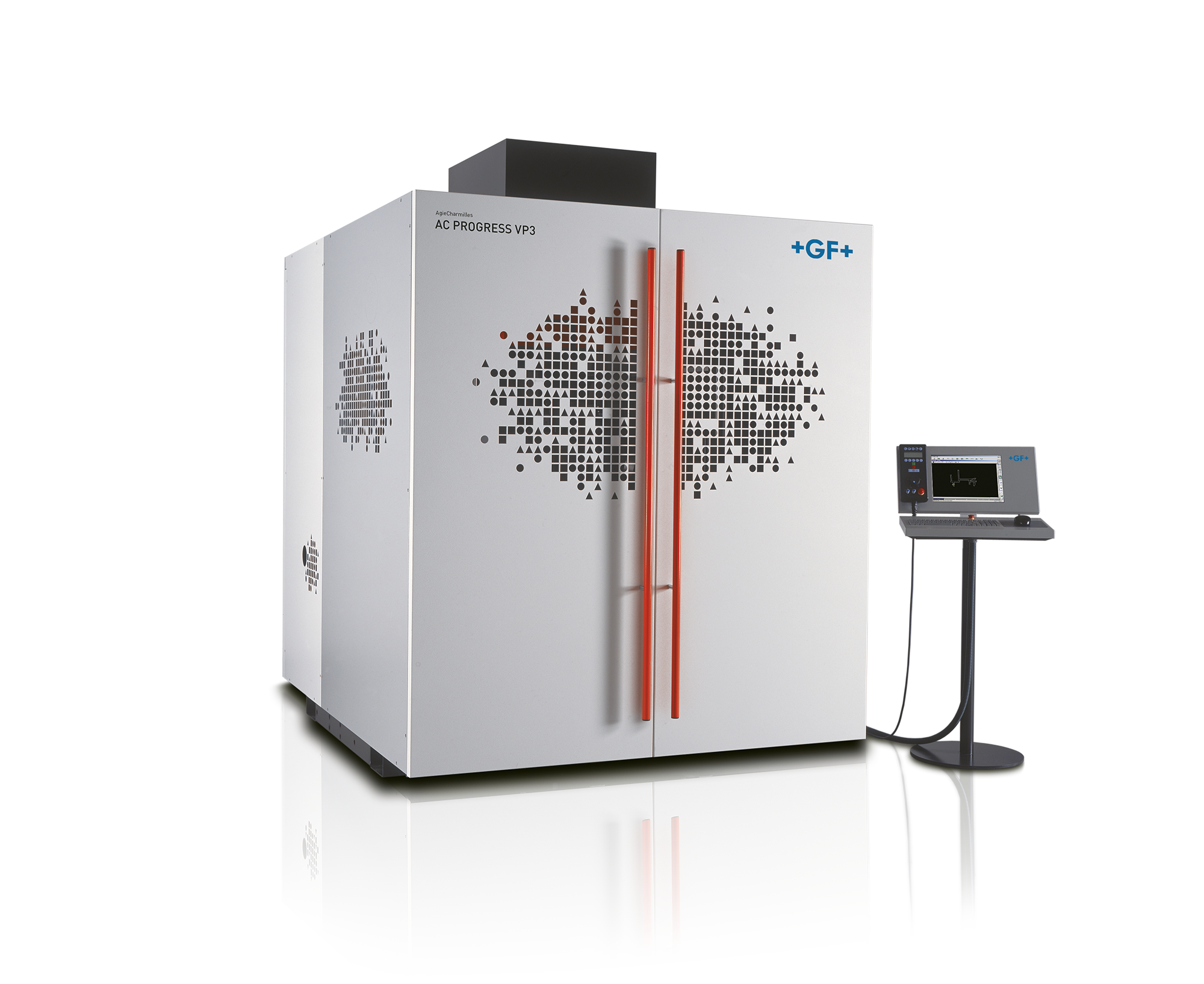

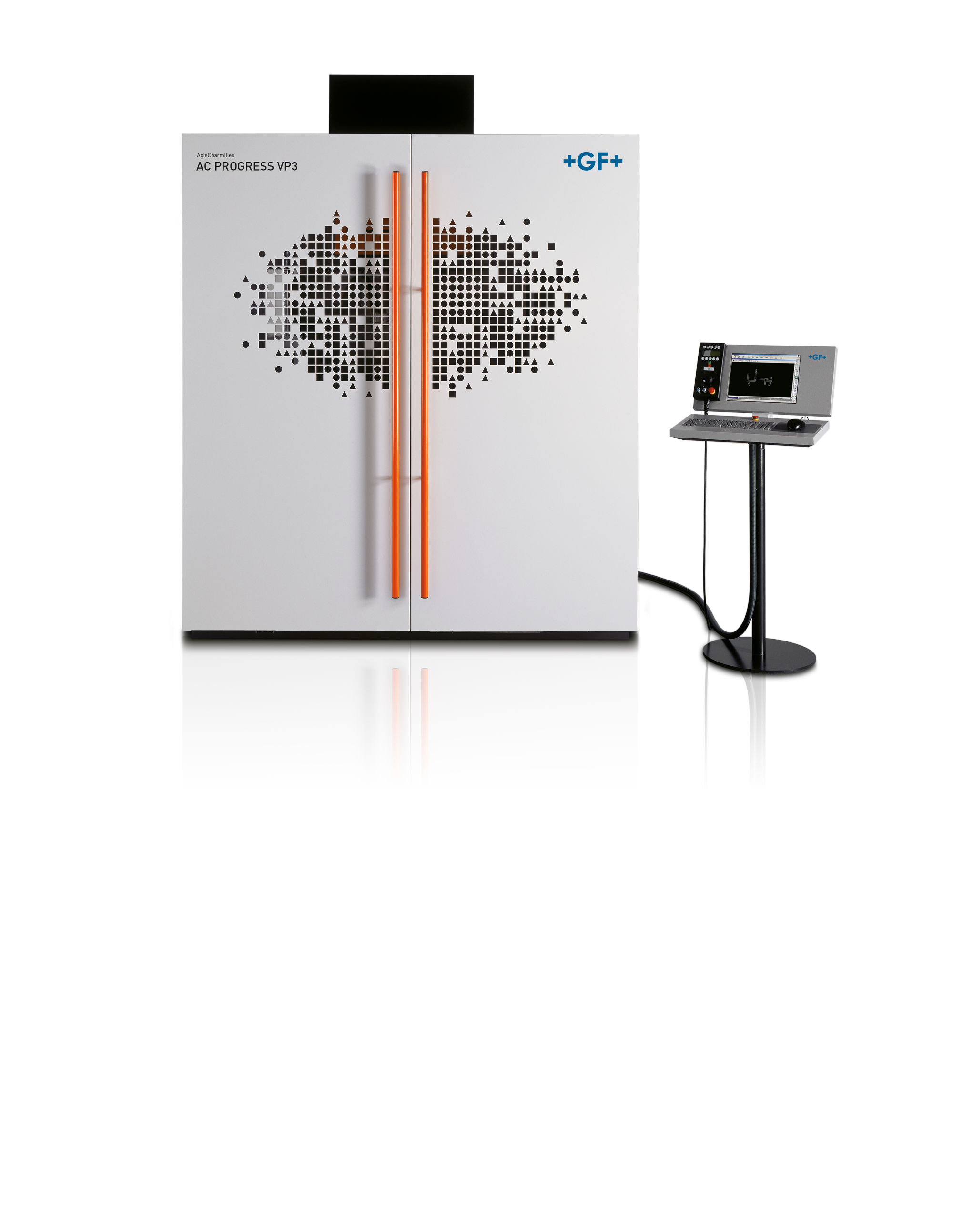

AgieCut Progress V3

  • Verfahrweg:
    • Achse X: 500 mm
    • Achse Y: 350 mm
    • Achse Z: 426 mm
    • Achse U: ±70 mm
    • Achse V: ±70 mm
  • Maximale Mitgliedergröße:
    • Breite: 1 050 mm
    • Tiefe: 650 mm
    • Höhe: 420 mm
  • Maximale Verengungswinkel: 30°
  • Maximales Werkstückgewicht: 800kg
  • Minimaler Eckenradius: 0,1mm

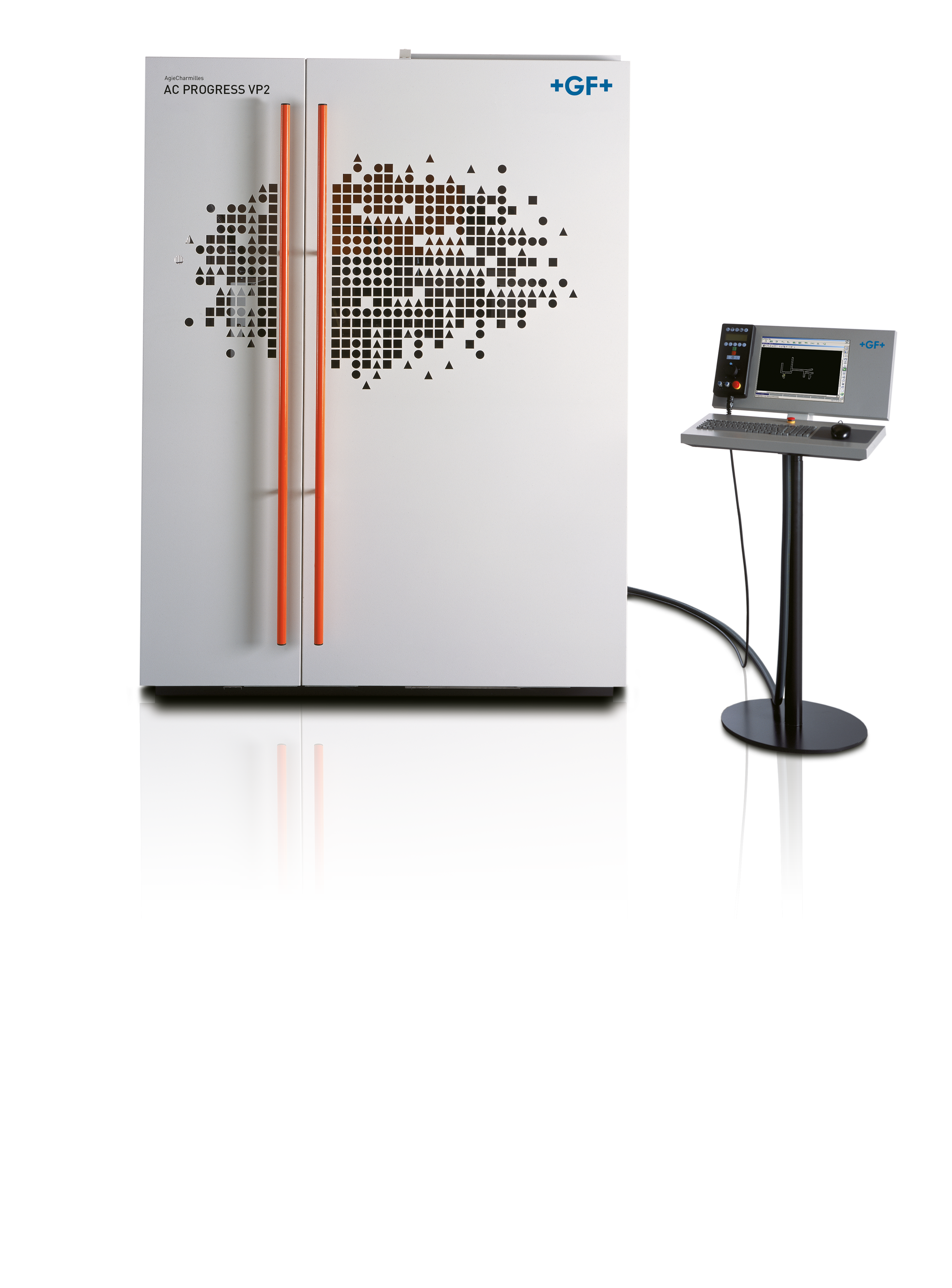

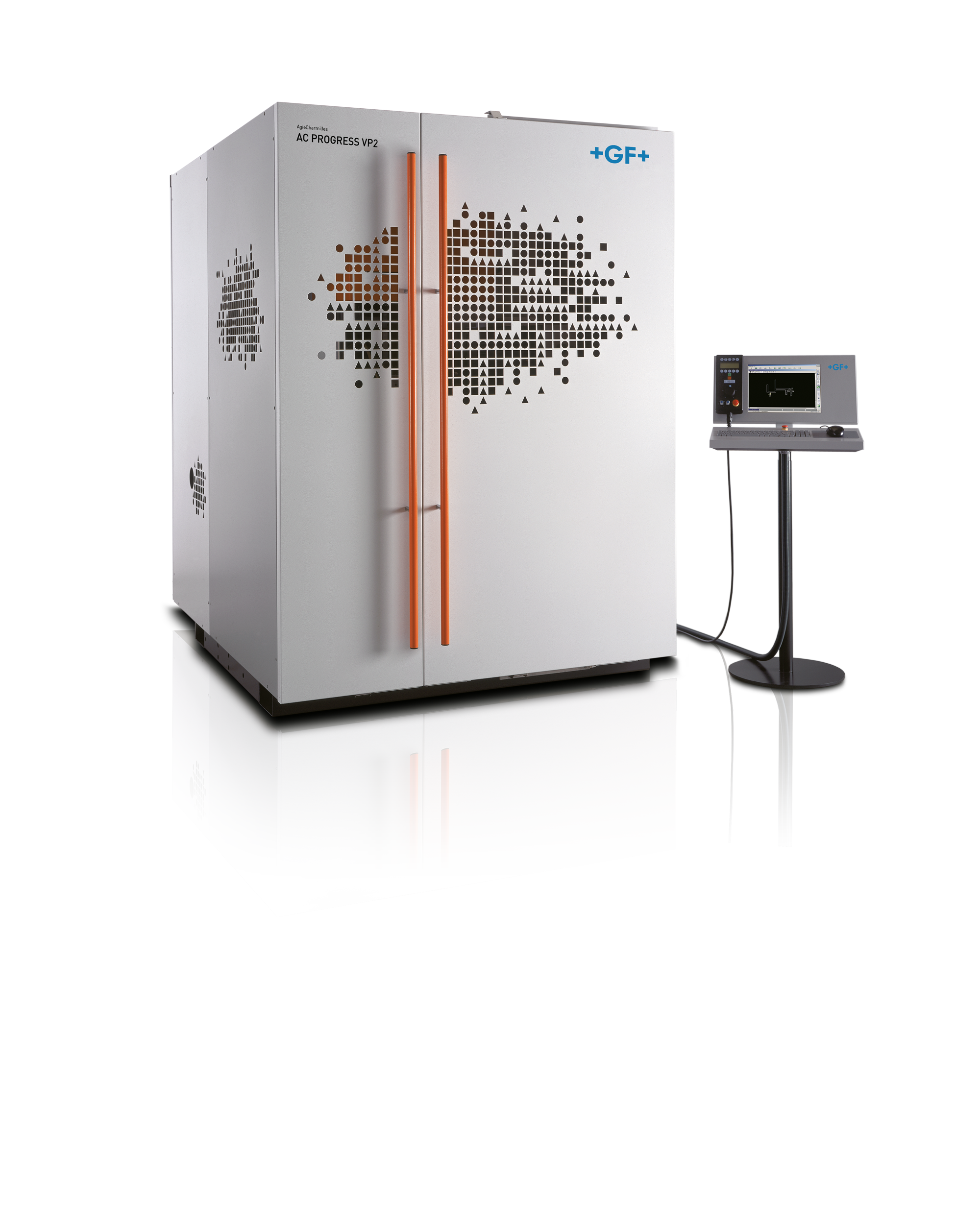

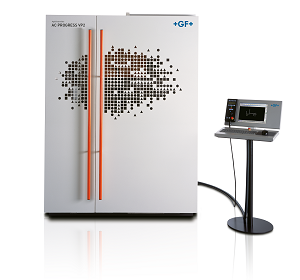

AgieCut Progress V2

  • Verfahrweg:
    • Achse X: 350 mm
    • Achse Y: 250 mm
    • Achse Z: 256 mm
    • Achse U: ±70 mm
    • Achse V: ±70 mm
  • Maximale Mitgliedergröße:
    • Breite: 750 mm
    • Tiefe: 550 mm
    • Höhe: 250 mm
  • Maximale Verengungswinkel: 30°
  • Maximales Werkstückgewicht: 200kg
  • Minimaler Eckenradius: 0,1mm

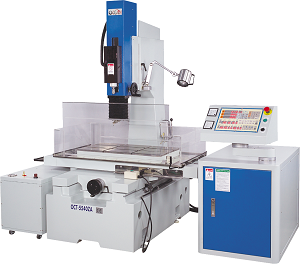

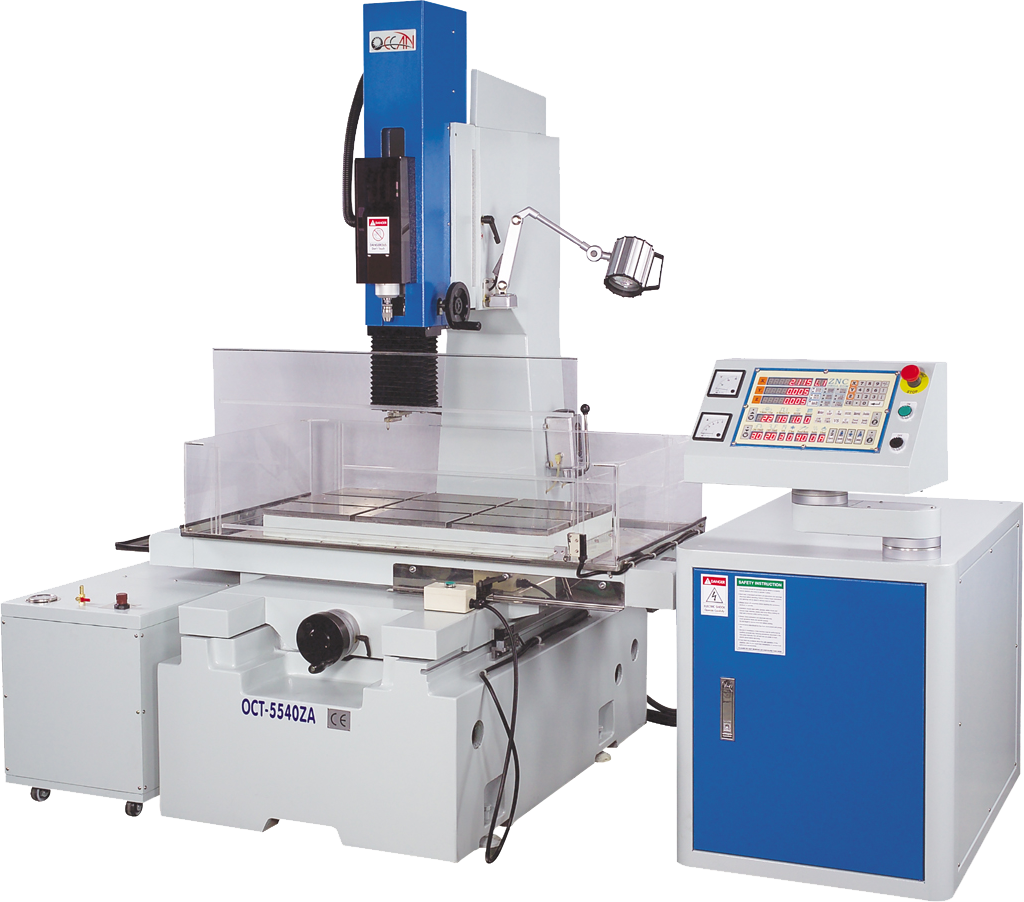

HUBER Elektrofunken Tief- und Bohrmaschiene

  • Tischfläche: 800 mm x 400 mm
  • Verfahrweg: 550 mm x 400 mm
  • Maximale Werkstückhöhe: 420 mm
  • Maximales Werkstückgewicht: 1 000 kg
  • Durchmesserumfang der Löcher: 0,1 mm – 3 mm
  • Maximale Tiefe: 500 mm
